Centrali frigorifere

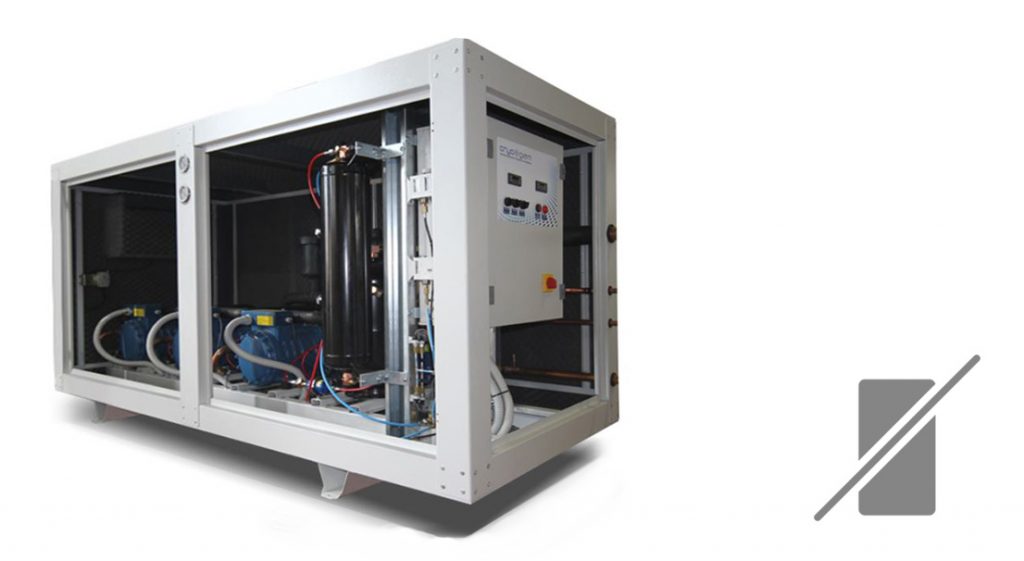

Telaio:
Telaio in acciaio zincato verniciato con polveri epossidiche;

Parallelo dei compressori:
Compressori montati in parallelo avendo in comune il collettore di mandata e di aspirazione;

Ogni compressore è corredato di:
Rubinetti in mandata e aspirazione*;
Antivibranti in mandata e aspirazione*;
Blocchetti antivibranti in gomma fissati tra telaio e compressore;
Valvola di ritegno;
Silenziatore di scarico “muffler” * (per le versioni silenziate);

Gestione dell’olio standard per centrali con compressori ermetici, scroll e semiermetici a due cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione tramite collettore di unione montato sulle spie dei compressori;

Gestione dell’olio standard per centrali con compressori semiermetici a 4-6-8 cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione e livellatori meccanici montati sulle spie dei compressori;

Collettore di equalizzazione olio:
Sul collettore di equalizzazione, secondo il numero di compressori, sono installati uno o più indicatori di livello olio;

Ricevitore di liquido:
Uno o più ricevitori di liquido montati in parallelo con relative valvole di sicurezza;
Linea di liquido:
Filtro deidratatore a cartuccia solida o intercambiabile, con indicatore liquido e rubinetto di intercettazione;

Linea di aspirazione:
Uno o più filtri a cartuccia intercambiabile con relativi rubinetti di intercettazione*;

Pressostato doppio alta e bassa pressione generale di tipo regolabile a riarmo automatico;
Pressostato olio per ogni compressore (se dotato di pompa olio);
Pressostati di minima (per gestione dei compressori in funzionamento di emergenza) di tipo regolabile a riarmo automatico;
Pressostati di massima pressione per gestione ventilatori condensatore;
Sonda di rilevamento minima pressione posta sul collettore di aspirazione per gestione capacità;
Manometro di minima pressione*;
Manometro di massima pressione*;
Quadro elettrico standard Cryogiam:
Cablato e collaudato secondo specifiche standard da nostro personale qualificato;
Involucro con grado di protezione minimo IP44;
Interruttore di manovra sezionatore con blocco-porta;
trasformatore di isolamento per i circuiti ausiliari 230/230 V e/o 230/12 V;
Interruttori magnetotermici e salvamotori con termica elettronica regolabile a protezione di eventuali sovraccarichi sui compressori;
linea dedicata per resistenza carter con protezione magnetotermica (ove prevista);
Interruttori magnetotermici su linee di alimentazione ventole condensatore (ove previste);
Spie esterne di segnalazione presenza rete, stato compressori e allarmi;
Controllore Dixell in versione standard oppure Eliwell o Carel su richiesta;
Ventola raffreddamento quadro (ove necessario).

Dotazioni varie:
Motoventilatore per raffreddamento vano compressore (per versioni carenate);
Centrale consegnata in pressione di azoto;

Optional Disponibili:
Inverter singolo compressore**
Kit parzializzazione testata del compressore (da compressori quattro cilindri.)
Pressostato parzializzazione ventole del condensatore
Valvola di ritegno
Separatore Liquido**
Regolatore di giri ventola
Inverter ventole condensatore**
Kit partenza a vuoto del compressore
Kit raffreddamento testata del compressore ad aria forzata

*Disponibile per versioni di centrali con compressori semiermetici;
**L’installazione di questo accessorio potrebbe variare le dimensioni finali del prodotto.

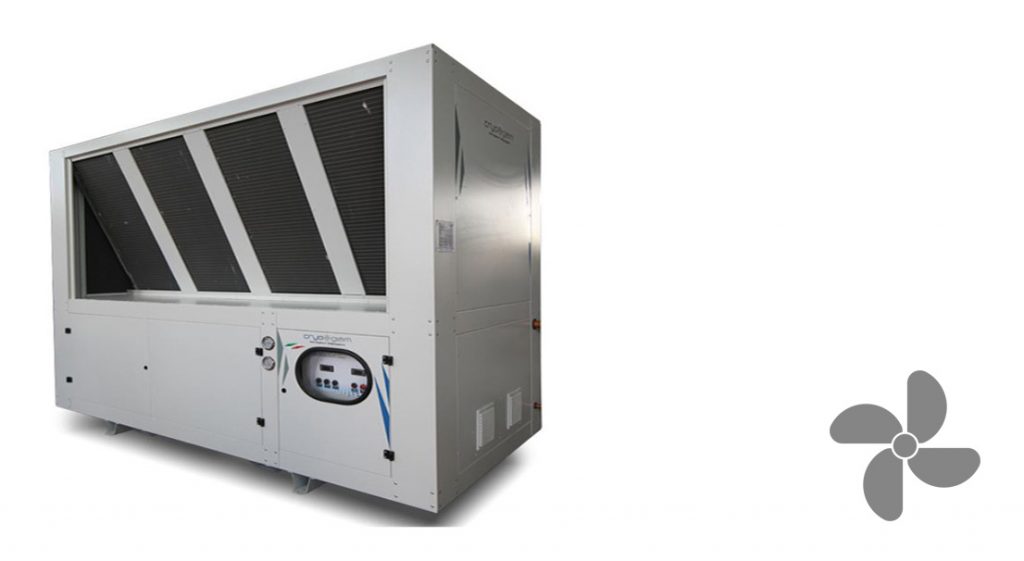

Telaio:
Telaio e carenatura in acciaio zincato verniciato con polveri epossidiche;

Parallelo dei compressori:
Compressori montati in parallelo avendo in comune il collettore di mandata e di aspirazione;

Ogni compressore è corredato di:
Rubinetti in mandata e aspirazione*;
Antivibranti in mandata e aspirazione*;
Blocchetti antivibranti in gomma fissati tra telaio e compressore;
Valvola di ritegno;
Silenziatore di scarico “muffler” * (per le versioni silenziate);

Gestione dell’olio standard per centrali con compressori ermetici, scroll e semiermetici a due cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione tramite collettore di unione montato sulle spie dei compressori;

Gestione dell’olio standard per centrali con compressori semiermetici a 4-6-8 cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione e livellatori meccanici montati sulle spie dei compressori;

Collettore di equalizzazione olio:
Sul collettore di equalizzazione, secondo il numero di compressori, sono installati uno o più indicatori di livello olio;

Ricevitore di liquido:
Uno o più ricevitori di liquido montati in parallelo con relative valvole di sicurezza;

Linea di liquido:
Filtro deidratatore a cartuccia solida o intercambiabile, con indicatore liquido e rubinetto di intercettazione;

Linea di aspirazione:
Uno o più filtri a cartuccia intercambiabile con relativi rubinetti di intercettazione*;

Sicurezze:
Pressostato doppio alta e bassa pressione generale di tipo regolabile a riarmo automatico;
Pressostato olio per ogni compressore (se dotato di pompa olio);
Pressostati di minima (per gestione dei compressori in funzionamento di emergenza) di tipo regolabile a riarmo automatico;
Pressostati di massima pressione per gestione ventilatori condensatore;
Sonda di rilevamento minima pressione posta sul collettore di aspirazione per gestione capacità;
Manometro di minima pressione*;
Manometro di massima pressione*;

Quadro elettrico standard Cryogiam:
Cablato e collaudato secondo specifiche standard da nostro personale qualificato;
Involucro con grado di protezione minimo IP44;
Interruttore di manovra sezionatore con blocco-porta;
trasformatore di isolamento per i circuiti ausiliari 230/230 V e/o 230/12 V;
Interruttori magnetotermici e salvamotori con termica elettronica regolabile a protezione di eventuali sovraccarichi sui compressori;
linea dedicata per resistenza carter con protezione magnetotermica (ove prevista);
Interruttori magnetotermici su linee di alimentazione ventole condensatore (ove previste);
Spie esterne di segnalazione presenza rete, stato compressori e allarmi;
Controllore Dixell in versione standard oppure Eliwell o Carel su richiesta;
Ventola raffreddamento quadro (ove necessario).

Dotazioni varie:
Motoventilatore per raffreddamento vano compressore (per versioni carenate);
Centrale consegnata in pressione di azoto;

Optional Disponibili:
Inverter singolo compressore**
Kit parzializzazione testata del compressore (da compressori quattro cilindri.)
Pressostato parzializzazione ventole del condensatore
Valvola di ritegno
Separatore Liquido**
Regolatore di giri ventola
Inverter ventole condensatore**
Kit partenza a vuoto del compressore
Kit raffreddamento testata del compressore ad aria forzata

*Disponibile per versioni di centrali con compressori semiermetici;
**L’installazione di questo accessorio potrebbe variare le dimensioni finali del prodotto.

Telaio:
Telaio e carenatura in acciaio zincato verniciato con polveri epossidiche;

Parallelo dei compressori:
Compressori montati in parallelo avendo in comune il collettore di mandata e di aspirazione;

Ogni compressore è corredato di:
Rubinetti in mandata e aspirazione*;
Antivibranti in mandata e aspirazione*;
Blocchetti antivibranti in gomma fissati tra telaio e compressore;
Valvola di ritegno;
Silenziatore di scarico “muffler” * (per le versioni silenziate);

Gestione dell’olio standard per centrali con compressori ermetici, scroll e semiermetici a due cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione tramite collettore di unione montato sulle spie dei compressori;

Gestione dell’olio standard per centrali con compressori semiermetici a 4-6-8 cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione e livellatori meccanici montati sulle spie dei compressori;

Collettore di equalizzazione olio:
Sul collettore di equalizzazione, secondo il numero di compressori, sono installati uno o più indicatori di livello olio;

Ricevitore di liquido:
Uno o più ricevitori di liquido montati in parallelo con relative valvole di sicurezza;

Linea di liquido:
Filtro deidratatore a cartuccia solida o intercambiabile, con indicatore liquido e rubinetto di intercettazione;

Linea di aspirazione:
Uno o più filtri a cartuccia intercambiabile con relativi rubinetti di intercettazione*;

Pressostato doppio alta e bassa pressione generale di tipo regolabile a riarmo automatico;
Pressostato olio per ogni compressore (se dotato di pompa olio);
Pressostati di minima (per gestione dei compressori in funzionamento di emergenza) di tipo regolabile a riarmo automatico;
Pressostati di massima pressione per gestione ventilatori condensatore;
Sonda di rilevamento minima pressione posta sul collettore di aspirazione per gestione capacità;
Manometro di minima pressione*;
Manometro di massima pressione*;
Quadro elettrico standard Cryogiam:
Cablato e collaudato secondo specifiche standard da nostro personale qualificato;
Involucro con grado di protezione minimo IP44;
Interruttore di manovra sezionatore con blocco-porta;
trasformatore di isolamento per i circuiti ausiliari 230/230 V e/o 230/12 V;
Interruttori magnetotermici e salvamotori con termica elettronica regolabile a protezione di eventuali sovraccarichi sui compressori;
linea dedicata per resistenza carter con protezione magnetotermica (ove prevista);
Interruttori magnetotermici su linee di alimentazione ventole condensatore (ove previste);
Spie esterne di segnalazione presenza rete, stato compressori e allarmi;
Controllore Dixell in versione standard oppure Eliwell o Carel su richiesta;
Ventola raffreddamento quadro (ove necessario).

Dotazioni varie:
Motoventilatore per raffreddamento vano compressore (per versioni carenate);
Centrale consegnata in pressione di azoto;

Optional Disponibili:
Inverter singolo compressore**
Kit parzializzazione testata del compressore (da compressori quattro cilindri.)
Pressostato parzializzazione ventole del condensatore
Valvola di ritegno
Separatore Liquido**
Regolatore di giri ventola
Inverter ventole condensatore**
Kit partenza a vuoto del compressore
Kit raffreddamento testata del compressore ad aria forzata

*Disponibile per versioni di centrali con compressori semiermetici;
**L’installazione di questo accessorio potrebbe variare le dimensioni finali del prodotto.

Parallelo dei compressori:
Compressori montati in parallelo avendo in comune il collettore di mandata e di aspirazione;

Ogni compressore è corredato di:
Rubinetti in mandata e aspirazione*;
Antivibranti in mandata e aspirazione*;
Blocchetti antivibranti in gomma fissati tra telaio e compressore;
Valvola di ritegno;
Silenziatore di scarico “muffler” * (per le versioni silenziate);

Gestione dell’olio standard per centrali con compressori ermetici, scroll e semiermetici a due cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione tramite collettore di unione montato sulle spie dei compressori;

Gestione dell’olio standard per centrali con compressori semiermetici a 4-6-8 cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione e livellatori meccanici montati sulle spie dei compressori;

Collettore di equalizzazione olio:
Sul collettore di equalizzazione, secondo il numero di compressori, sono installati uno o più indicatori di livello olio;

Ricevitore di liquido:
Uno o più ricevitori di liquido montati in parallelo con relative valvole di sicurezza;

Linea di liquido:
Filtro deidratatore a cartuccia solida o intercambiabile, con indicatore liquido e rubinetto di intercettazione;

Linea di aspirazione:
Uno o più filtri a cartuccia intercambiabile con relativi rubinetti di intercettazione*;

Pressostato doppio alta e bassa pressione generale di tipo regolabile a riarmo automatico;
Pressostato olio per ogni compressore (se dotato di pompa olio);
Pressostati di minima (per gestione dei compressori in funzionamento di emergenza) di tipo regolabile a riarmo automatico;
Pressostati di massima pressione per gestione ventilatori condensatore;
Sonda di rilevamento minima pressione posta sul collettore di aspirazione per gestione capacità;
Manometro di minima pressione*;
Manometro di massima pressione*;

Quadro elettrico standard Cryogiam:
Cablato e collaudato secondo specifiche standard da nostro personale qualificato;
Involucro con grado di protezione minimo IP44;
Interruttore di manovra sezionatore con blocco-porta;
trasformatore di isolamento per i circuiti ausiliari 230/230 V e/o 230/12 V;
Interruttori magnetotermici e salvamotori con termica elettronica regolabile a protezione di eventuali sovraccarichi sui compressori;
linea dedicata per resistenza carter con protezione magnetotermica (ove prevista);
Interruttori magnetotermici su linee di alimentazione ventole condensatore (ove previste);
Spie esterne di segnalazione presenza rete, stato compressori e allarmi;
Controllore Dixell in versione standard oppure Eliwell o Carel su richiesta;
Ventola raffreddamento quadro (ove necessario).

Dotazioni varie:
Motoventilatore per raffreddamento vano compressore (per versioni carenate);
Centrale consegnata in pressione di azoto;

Optional Disponibili:
Inverter singolo compressore**
Kit parzializzazione testata del compressore (da compressori quattro cilindri.)
Pressostato parzializzazione ventole del condensatore
Valvola di ritegno
Separatore Liquido**
Regolatore di giri ventola
Inverter ventole condensatore**
Kit partenza a vuoto del compressore
Kit raffreddamento testata del compressore ad aria forzata

*Disponibile per versioni di centrali con compressori semiermetici;
**L’installazione di questo accessorio potrebbe variare le dimensioni finali del prodotto.

Parallelo dei compressori:
Compressori montati in parallelo avendo in comune il collettore di mandata e di aspirazione;

Ogni compressore è corredato di:
Rubinetti in mandata e aspirazione*;
Antivibranti in mandata e aspirazione*;
Blocchetti antivibranti in gomma fissati tra telaio e compressore;
Valvola di ritegno;
Silenziatore di scarico “muffler” * (per le versioni silenziate);

Gestione dell’olio standard per centrali con compressori ermetici, scroll e semiermetici a due cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione tramite collettore di unione montato sulle spie dei compressori;

Gestione dell’olio standard per centrali con compressori semiermetici a 4-6-8 cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione e livellatori meccanici montati sulle spie dei compressori;

Collettore di equalizzazione olio:
Sul collettore di equalizzazione, secondo il numero di compressori, sono installati uno o più indicatori di livello olio;

Ricevitore di liquido:
Uno o più ricevitori di liquido montati in parallelo con relative valvole di sicurezza;

Linea di liquido:
Filtro deidratatore a cartuccia solida o intercambiabile, con indicatore liquido e rubinetto di intercettazione;

Linea di aspirazione:
Uno o più filtri a cartuccia intercambiabile con relativi rubinetti di intercettazione*;

Sicurezze:
Pressostato doppio alta e bassa pressione generale di tipo regolabile a riarmo automatico;
Pressostato olio per ogni compressore (se dotato di pompa olio);
Pressostati di minima (per gestione dei compressori in funzionamento di emergenza) di tipo regolabile a riarmo automatico;
Pressostati di massima pressione per gestione ventilatori condensatore;
Sonda di rilevamento minima pressione posta sul collettore di aspirazione per gestione capacità;
Manometro di minima pressione*;
Manometro di massima pressione*;

Quadro elettrico standard Cryogiam:
Cablato e collaudato secondo specifiche standard da nostro personale qualificato;
Involucro con grado di protezione minimo IP44;
Interruttore di manovra sezionatore con blocco-porta;
trasformatore di isolamento per i circuiti ausiliari 230/230 V e/o 230/12 V;
Interruttori magnetotermici e salvamotori con termica elettronica regolabile a protezione di eventuali sovraccarichi sui compressori;
linea dedicata per resistenza carter con protezione magnetotermica (ove prevista);
Interruttori magnetotermici su linee di alimentazione ventole condensatore (ove previste);
Spie esterne di segnalazione presenza rete, stato compressori e allarmi;
Controllore Dixell in versione standard oppure Eliwell o Carel su richiesta;
Ventola raffreddamento quadro (ove necessario).

Dotazioni varie:
Motoventilatore per raffreddamento vano compressore (per versioni carenate);
Centrale consegnata in pressione di azoto;

Optional Disponibili:
Inverter singolo compressore**
Kit parzializzazione testata del compressore (da compressori quattro cilindri.)
Pressostato parzializzazione ventole del condensatore
Valvola di ritegno
Separatore Liquido**
Regolatore di giri ventola
Inverter ventole condensatore**
Kit partenza a vuoto del compressore
Kit raffreddamento testata del compressore ad aria forzata

*Disponibile per versioni di centrali con compressori semiermetici;
**L’installazione di questo accessorio potrebbe variare le dimensioni finali del prodotto.

Parallelo dei compressori:
Compressori montati in parallelo avendo in comune il collettore di mandata e di aspirazione;

Ogni compressore è corredato di:
Rubinetti in mandata e aspirazione*;
Antivibranti in mandata e aspirazione*;
Blocchetti antivibranti in gomma fissati tra telaio e compressore;
Valvola di ritegno;
Silenziatore di scarico “muffler” * (per le versioni silenziate);

Gestione dell’olio standard per centrali con compressori ermetici, scroll e semiermetici a due cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione tramite collettore di unione montato sulle spie dei compressori;

Gestione dell’olio standard per centrali con compressori semiermetici a 4-6-8 cilindri:
La gestione dell’olio avviene tramite separatore ed equalizzazione e livellatori meccanici montati sulle spie dei compressori;

Collettore di equalizzazione olio:
Sul collettore di equalizzazione, secondo il numero di compressori, sono installati uno o più indicatori di livello olio;

Ricevitore di liquido:
Uno o più ricevitori di liquido montati in parallelo con relative valvole di sicurezza;

Linea di liquido:
Filtro deidratatore a cartuccia solida o intercambiabile, con indicatore liquido e rubinetto di intercettazione;

Linea di aspirazione:
Uno o più filtri a cartuccia intercambiabile con relativi rubinetti di intercettazione*;

Pressostato doppio alta e bassa pressione generale di tipo regolabile a riarmo automatico;
Pressostato olio per ogni compressore (se dotato di pompa olio);
Pressostati di minima (per gestione dei compressori in funzionamento di emergenza) di tipo regolabile a riarmo automatico;
Pressostati di massima pressione per gestione ventilatori condensatore;
Sonda di rilevamento minima pressione posta sul collettore di aspirazione per gestione capacità;
Manometro di minima pressione*;
Manometro di massima pressione*;

Quadro elettrico standard Cryogiam:
Cablato e collaudato secondo specifiche standard da nostro personale qualificato;
Involucro con grado di protezione minimo IP44;
Interruttore di manovra sezionatore con blocco-porta;
trasformatore di isolamento per i circuiti ausiliari 230/230 V e/o 230/12 V;
Interruttori magnetotermici e salvamotori con termica elettronica regolabile a protezione di eventuali sovraccarichi sui compressori;
linea dedicata per resistenza carter con protezione magnetotermica (ove prevista);
Interruttori magnetotermici su linee di alimentazione ventole condensatore (ove previste);
Spie esterne di segnalazione presenza rete, stato compressori e allarmi;
Controllore Dixell in versione standard oppure Eliwell o Carel su richiesta;
Ventola raffreddamento quadro (ove necessario).

Dotazioni varie:
Motoventilatore per raffreddamento vano compressore (per versioni carenate);
Centrale consegnata in pressione di azoto;

Optional Disponibili:
Inverter singolo compressore**
Kit parzializzazione testata del compressore (da compressori quattro cilindri.)
Pressostato parzializzazione ventole del condensatore
Valvola di ritegno
Separatore Liquido**
Regolatore di giri ventola
Inverter ventole condensatore**
Kit partenza a vuoto del compressore
Kit raffreddamento testata del compressore ad aria forzata

*Disponibile per versioni di centrali con compressori semiermetici;
**L’installazione di questo accessorio potrebbe variare le dimensioni finali del prodotto.
